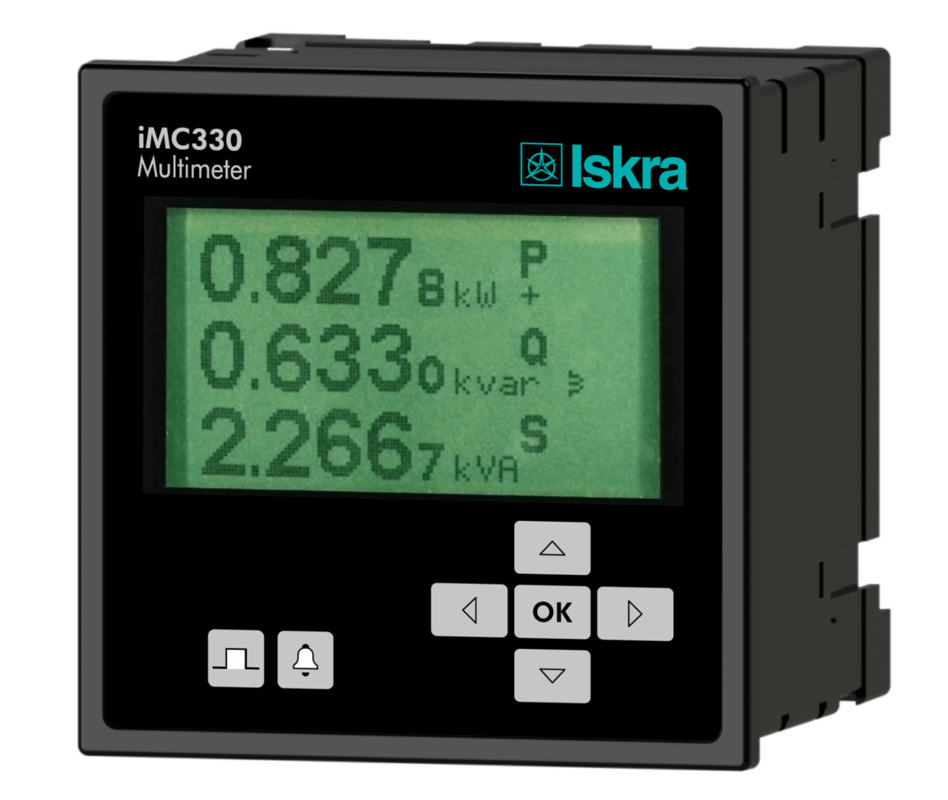

Multimetri iMC3x0
Merilni centri iMC3x0 so namenjeni spremljanju in merjenju električnih veličin v enofaznih in trifaznih elektroenergetskih sistemih. Naprava meri dejanske efektivne vrednosti (True RMS) po principu hitrega vzorčenja napetostnih in tokovnih signalov. Vgrajeni mikroprocesor iz izmerjenih signalov izračunava merjene veličine, kot so napetost, tok, frekvenca, energija, moč, faktor moči, fazni koti in druge električne veličine.
Naprava beleži električno energijo kot števec električne energije v vseh štirih kvadrantih in podpira do štiri tarife. Ker meri tudi delovno in jalovo moč v vseh smereh, omogoča določanje smeri pretoka moči (podobno funkciji ANSI 32).
Z uporabo vhodno-izhodnih modulov je mogoče merilni center uporabiti tudi za krmiljenje procesov. Naprava podpira dve opcijski I/O reži, namenjeni uporabi z dvojnimi vhodnimi ali izhodnimi moduli.
Na voljo so naslednje možnosti modulov:
- analogni izhod,
- digitalni izhod (odprti kolektor (SO) ali mehanski rele),
- tarifni vhod.
- Digitalni izhod se lahko uporablja kot impulzni ali alarmni izhod.
Alarmi omogočajo hitro zaznavanje prekoračitev nastavljenih mejnih vrednosti, nadzor ustreznih nivojev merjenih veličin ter obveščanje v kombinaciji z alarmnimi (relejnimi) izhodi. Funkcionalnost se lahko uporablja za sekundarno nad- oziroma podnapetostno zaščito, zaščito pred previsoko oziroma prenizko frekvenco ter zaščito pred preobremenitvijo.
Notranji pomnilnik (8 MB) omogoča shranjevanje meritev v realnem času in alarmov, pri čemer je vsak zapis opremljen s časovnim žigom.
Na voljo je več vrst komunikacijskih modulov. Komunikacijska vmesnika RS485 in M-Bus omogočata povezavo naprave v komunikacijsko omrežje, standardna USB in RS232 pa povezavo z računalnikom ali krmilnikom. Servisni USB vmesnik (brez galvanske ločitve) omogoča hitro nastavitev naprave tudi brez pomožnega napajanja.
Razpoložljive kombinacije komunikacijskih modulov, podprte funkcije in izvedbe so prikazane v preglednici opcij.
Na voljo je tudi posebna ladijska izvedba, certificirana s strani Bureau Veritas.
- Meritve trenutnih vrednosti več kot 60 električnih veličin (U, I, P, Q, S, PF, PA, f, φ, THD, MD itd.).
- Meritve harmonikov do 31. harmonika.
- Meritve minimalnih in maksimalnih vrednosti.
- 8 MB flash pomnilnika za snemalnik podatkov (samo iMC350).
- 4 števci energije.
- Razred točnosti 0,5 za meritve napetosti (U), toka (I), moči (P) in drugih električnih veličin.
- Razred točnosti 0.5S za merjenje delovne energije.
- Frekvenčno območje delovanja od 16 Hz do 400 Hz.
- Do 4 vhodi/izhodi (dva modula z 2 V/I):
- tarifni vhodi,
- 2 digitalna vhoda,
- 2 digitalna izhoda (SO ali rele),
- ali 2 analogna izhoda.
- Napajanje z AC ali univerzalnim napajalnim virom (opcijsko).
- Grafični LCD-zaslon z ločljivostjo 128 × 64 pik in osvetlitvijo.
- Samodejna izbira nazivnega merilnega območja toka (do 12,5 A) in napetosti (do 600 V L-N).
- Uporabniško prilagodljiv prikaz merjenih veličin.
- Večjezična podpora.
- Galvansko ločena komunikacijska vmesnika RS485 ali RS232 s hitrostjo do 115.200 bit/s ter USB 2.0.
- Podpora komunikacijskim protokolom MODBUS, DNP3 in M-Bus.
- Tropska izvedba v skladu s standardom DIN EN 60068-2-78 (če je mišljen standard za tropske pogoje; v izvirniku je naveden DIN EN 40040).
- MiQen – uporabniku prijazna programska oprema za nastavitev in analizo.
