Merilni centri iMC750

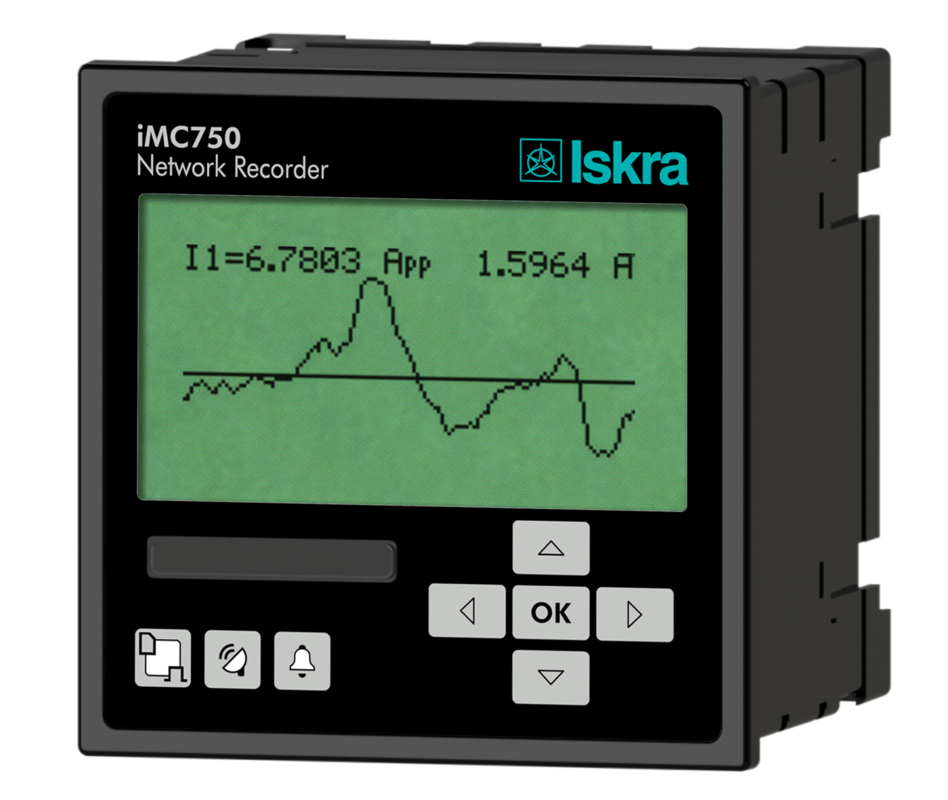

Omrežni zapisovalnik iMC750 je pomembna naprava za trajno spremljanje, merjenje in analizo enofaznih ter trifaznih elektroenergetskih omrežij.
Naprava meri dejanske efektivne vrednosti (True RMS) po principu hitrega vzorčenja napetostnih in tokovnih signalov. Vgrajeni mikroprocesor iz izmerjenih signalov izračunava električne veličine, kot so napetost, tok, frekvenca, energija, moč, faktor moči, skupno harmonsko popačenje (THD), fazni koti in druge parametre.
- iMC750 izvaja meritve v skladu z zahtevami standarda EN 61557-12.
- V notranji pomnilnik je mogoče shranjevati vse zahtevane meritve in alarme. Prek komunikacijskih vmesnikov RS232/RS485, Ethernet ali USB je mogoče napravo nastavljati, spremljati meritve ter prenašati shranjene podatke za nadaljnjo analizo.
- Omrežni zapisovalnik iMC750 je namenjen spremljanju, merjenju in beleženju električnih veličin v trifaznih elektroenergetskih distribucijskih sistemih.
Pred namestitvijo celotnega sistema je ključnega pomena pravilna določitev ustreznih stalnih merilnih mest. Sistem sam po sebi ne preprečuje motenj v elektroenergetskem omrežju, omogoča pa njihovo učinkovito odkrivanje ter analizo vzrokov in posledic. To je mogoče le s sistemskim pristopom, ki temelji na uporabi časovno sinhroniziranih merilnih naprav s širokim naborom merilnih parametrov.
- Meritve trenutnih vrednosti več kot 140 električnih veličin, vključno s harmoniki, napetostjo za prenos signalov po elektroenergetskem omrežju (power line signalling), nesimetrijo napetosti in drugimi parametri.
- Natančnost razreda S (0,2 %) v skladu s standardom EN 61557-12.
- Štirikvadrantno merjenje električne energije z razredom točnosti 0.5S ali 0.2S za delovno energijo, 8 programirljivih števcev energije, podpora za do 4 tarife, tarifna ura in druge funkcije.
- Samodejna izbira merilnega območja za 3 tokovne in 4 napetostne kanale (do 12,5 A in 1000 V RMS) s frekvenco vzorčenja 32 kHz.
- Shranjevanje vseh izmerjenih parametrov, vključno z vsemi napetostnimi in tokovnimi harmoniki do 63. harmonika, 32 nastavljivih alarmov, anomalij in poročil v notranji pomnilnik.
- Meritve 40 minimalnih in maksimalnih vrednosti v različnih časovnih intervalih (od 1 do 256 period).
- Frekvenčno območje delovanja od 16 Hz do 400 Hz.
- Do trije neodvisni komunikacijski vmesniki (RS232 ali RS485 do 115.200 bit/s, Ethernet in USB 2.0).
- Podpora komunikacijskim protokolom MODBUS in DNP3.
- Podpora sinhronizaciji realnega časa prek protokola NTP.
- Do 4 vhodi/izhodi (analogni vhodi/izhodi, digitalni vhodi/izhodi, alarmni/watchdog izhodi, impulzni vhodi/izhodi in tarifni vhodi).
- Večjezična podpora.
- Univerzalno napajanje.
- Vgradnja v panel dimenzij 96 × 96 mm.
- Uporabniku prijazna programska oprema MiQen za nastavitev in analizo meritev.
- Razširitvena enota EX104 s štirimi nastavljivimi analognimi izhodi (0,4 mA DC do 20 mA DC ali 0 V DC do 10 V DC).
