Radijska antena DAB+FM F
Tehnična dokumentacija

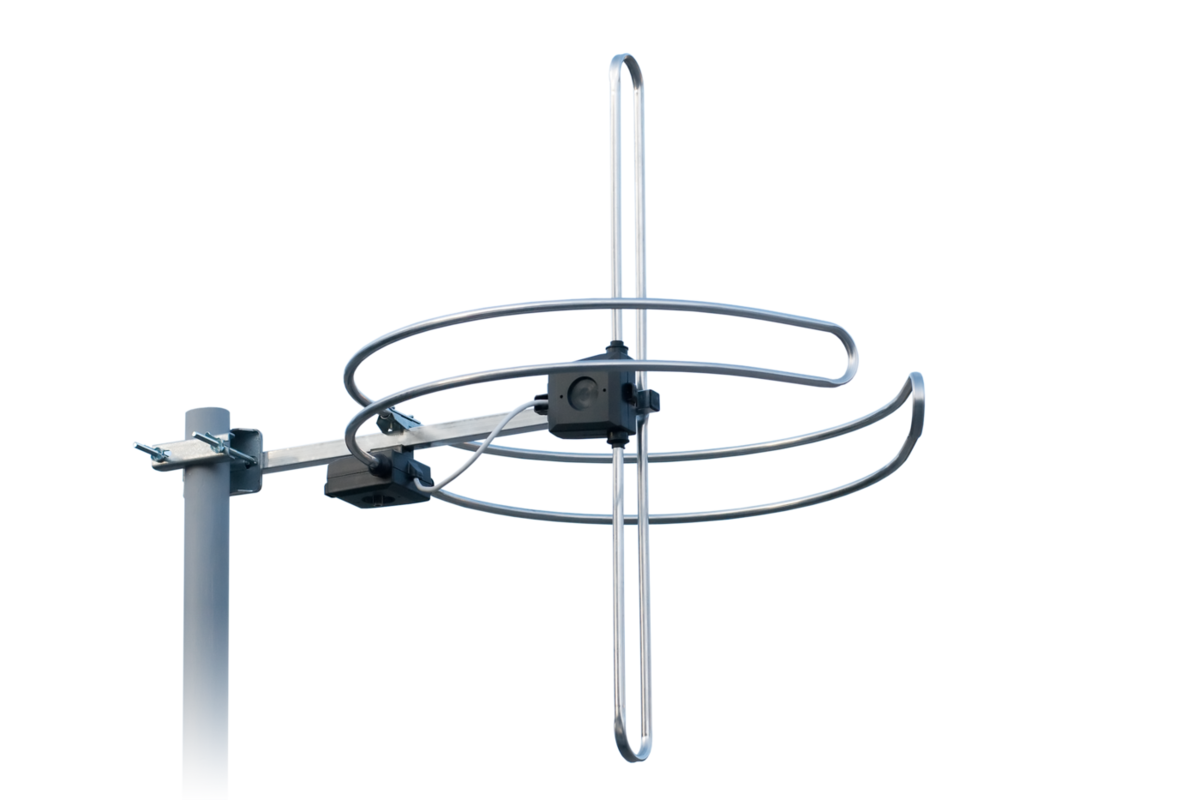

Radijska antena DAB+FM F
Ta kombinirana vsesmerna radijska antena DAB+FM F se uporablja za sprejem FM (analogni radio) in DAB+ (Digital Audio Broadcasting) signalov, v istočasnem ali posameznem sprejemanju. Izdelana je za sprejem analognih radijskih frekvenc 87,5-108 MHz in digitalnih radijskih frekvenc 170-240 MHz.
Antena ima enojni koaksialni kabel, povezuje vse signale FM in DAB+ področja na eden izhod, signale lahko ločimo kasneje (razdelilnik, stenska vtičnica…).
- Kanali (frekvenca): FM (87,5-108 MHz) ; DAB+ (170-240 MHz)
- Število elementov: 2
- Dobitek: FM: – 0,8 dB(i) ; DAB+: 2,2 dB(i)
- Razmerje naprej-nazaj: 0 dB
- Širina glavnega lista: FM 360° ; DAB ±90°
- Dolžina antene: ─
- Impedanca: 75 Ohm
- Priklop koaks. kabla: »F« ženski konektor
- Inklinacija: 0-10°
- Nosilec antene: 18x18 mm
- Zunanji premer droga za montažo antene: 20-62 mm
