Merilni pretvorniki iMT510/iMT511

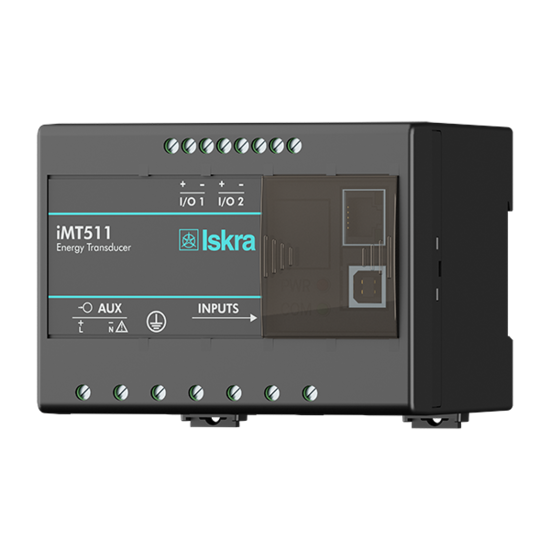

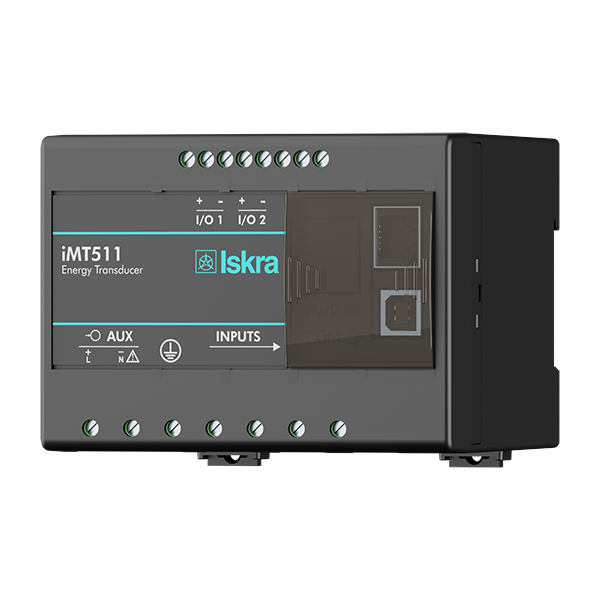

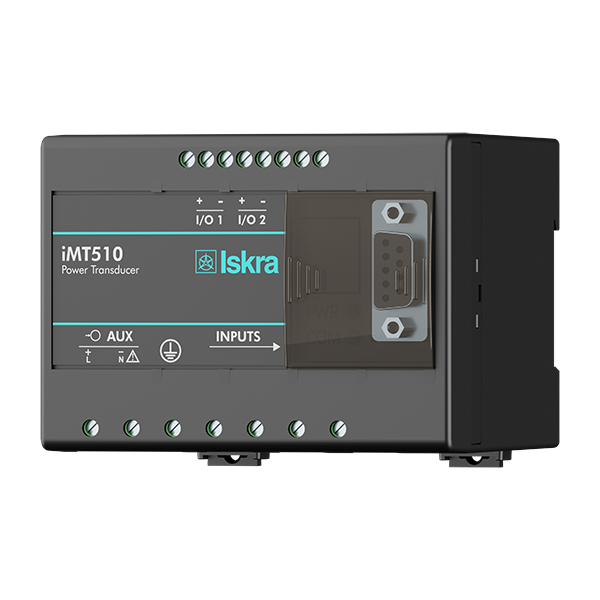

MERILNI PRETVORNIK MOČI iMT510 / MERILNI PRETVORNIK MOČI IN SNEMALEC iMT511
iMT510/511 sta namenjena merjenju in nadzoru enofaznega elektroenergetskega omrežja. Vhodna napetost in vhodni tok sta električno izolirana od sistema z visokoohmsko vhodno verigo oziroma tokovnim transformatorjem. Naprava meri dejanske efektivne vrednosti (true RMS) s hitrim vzorčenjem napetostnih in tokovnih signalov, zaradi česar je primerna za zajem prehodnih pojavov. Vgrajeni mikrokrmilnik iz izmerjenih signalov izračunava merjene veličine (napetost, tok, frekvenco, energijo, moč, faktor moči, fazne kote, THD U, THD I, MD).
iMT510/511 merilni pretvornik moči in snemalnik se uporablja za trajno spremljanje večine parametrov enofaznega izmeničnega omrežja.
Zapisi se shranjujejo v notranji pomnilnik za obdobje zadnjih treh let.
iMT510/511 je dobavljen konfiguriran na privzete vrednosti. Naknadna konfiguracija pri uporabniku je možna z uporabniku prijazno programsko opremo MiQen.
iMT510/511 podpira širok nabor komunikacijskih vmesnikov. Standardni serijski vmesnik RS232/RS485 s hitrostjo do 115200 baudov je primeren za enostavne aplikacije in povezovanje prek serijskega vodila. Ethernet 10/100 je primeren za oddaljeno spremljanje in konfiguracijo več pretvornikov. USB 2.0 se lahko uporablja za hitro nastavitev ali prenos podatkov iz pomnilnika.
- Vse meritve enofaznega izmeničnega omrežja.
- Samodejna izbira merilnega območja napetosti in toka do 600 V, 12,5 A.
- Široko frekvenčno merilno območje 16 Hz – 400 Hz.
- Razred točnosti moči 0.2 (IEC-688).
- Serijska ali Ethernet in USB komunikacija.
- 8 MB notranji flash pomnilnik.
- Do dva V/I modula.
- Zmogljiv analogni izhod; 6 napetostnih in tokovnih območij, nelinearne karakteristike, itd.
- Uporabniku prijazna PC programska oprema za nastavitve.
