TAP-merilnika z vrtljivo tuljavo
TAP-merilnika z vrtljivo tuljavo sta namenjena za merjenje položaja odjema toka z uporabo uporovne verige in s pomožno izmenično napajalno napetostjo. Merilnik kaže mesto odjema na transformatorju, položaj dvigala ali ventila itd. Uporablja sistem mostička. Upornost preklopa od ene do druge pozicije je lahko 400 ali 50 Ω/korak.
Merilni sistem z magnetnim jedrom ni občutljiv na zunanja elektromagnetna polja. Odporen je proti mehanskim sunkom ali vibracijam. Skala je popolnoma linearna in izmenljiva.

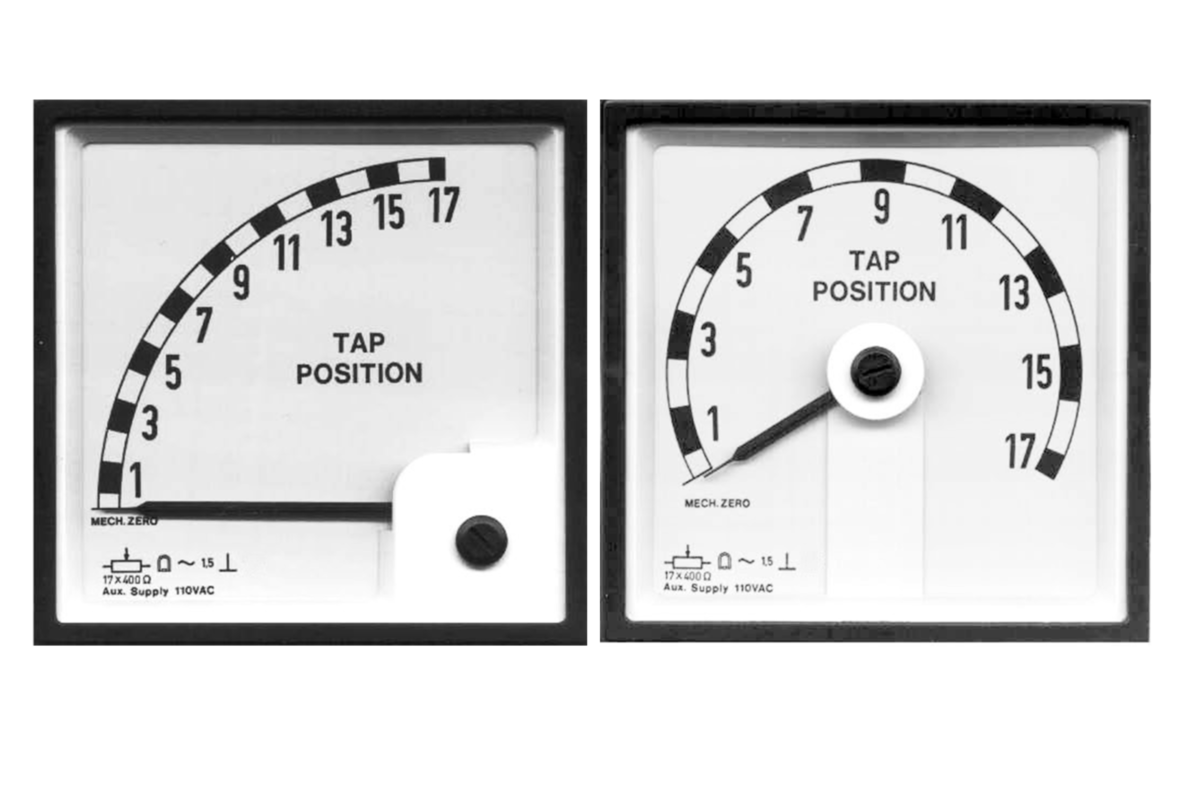

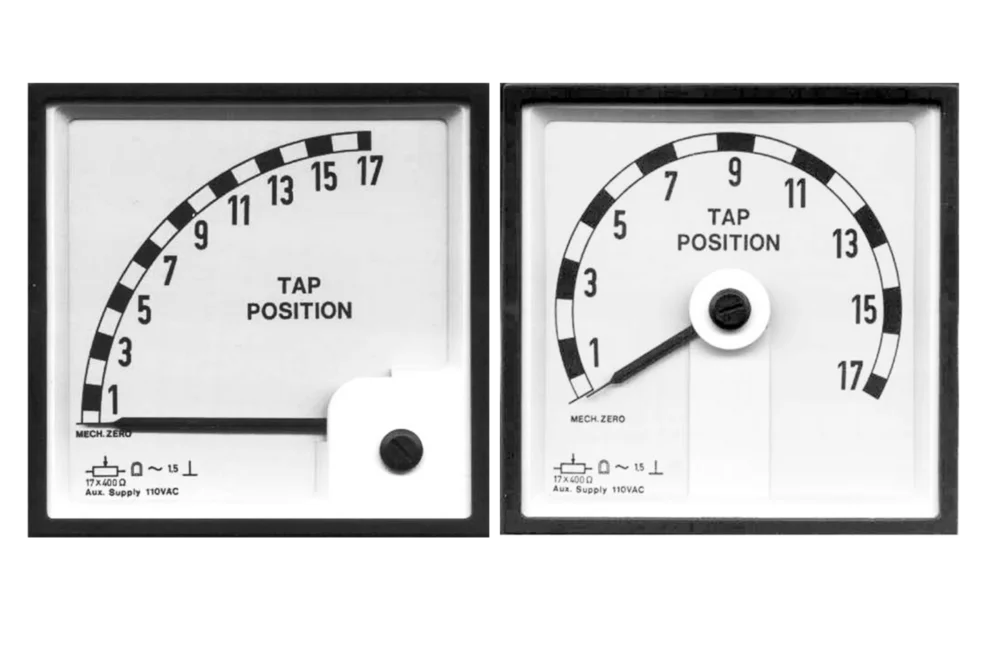

Na voljo sta z čelnim okvirjem:
CQ 0207 – 96 x 96 mm
CQ 2207 – 96 x 96 mm
- Za merjenje TAP položaja
- Linearna lestvica
- Izmenljiva številčnica
- Odporen na mehanske vibracije in udarce
- Zaščitni pokrov za terminal
