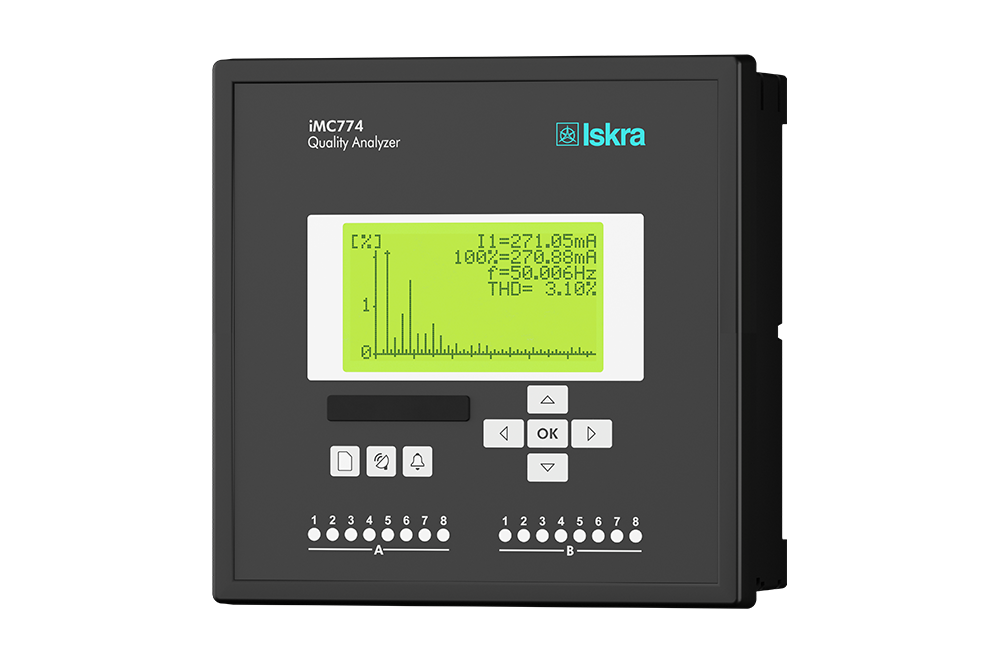

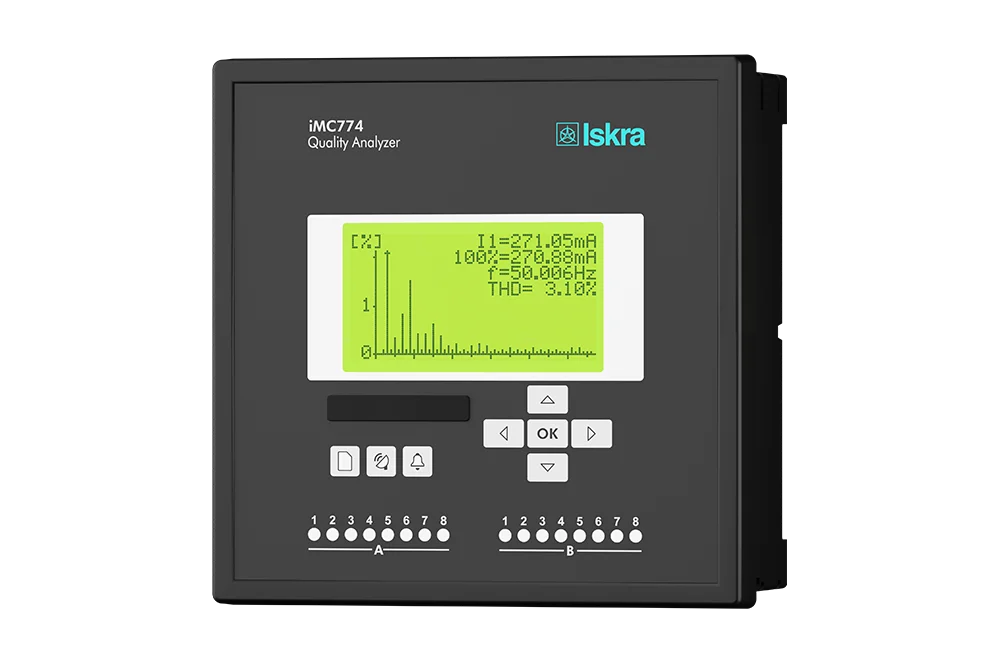

Merilnik kakovosti električne energije Iskra iMC774
iMC774 je pomembna naprava za trajno spremljanje kakovosti električne energije – od njene proizvodnje (zlasti iz obnovljivih virov), prenosa in distribucije pa vse do končnih porabnikov, ki jih neustrezna kakovost napajalne napetosti najbolj prizadene. Pomanjkanje informacij o kakovosti dobavljene napetosti lahko povzroči nepojasnjene težave v proizvodnem procesu, nepravilno delovanje ali celo poškodbe opreme.
iMC774 je primeren tako za uporabo v elektrodistribuciji (vrednotenje skladnosti s standardi) kot tudi v industriji (spremljanje kakovosti dobavljene električne energije).
Naprava izvaja meritve v skladu z zahtevami standarda EN 61000-4-30 ter vrednoti izmerjene parametre za analizo v skladu z evropskim standardom kakovosti napajanja EN 50160:2011.
iMC774 shranjuje meritve in poročila o kakovosti električne energije v notranji pomnilnik za nadaljnjo analizo. Z dostopom do shranjenih ali trenutnih merilnih vrednosti iz več naprav, nameščenih na različnih lokacijah, je mogoče pridobiti celovit pregled delovanja sistema. To omogočata natančna notranja ura realnega časa in podpora širokemu naboru virov sinhronizacije, ki zagotavljata natančne časovno označene meritve z geografsko ločenih merilnih mest.
V notranji pomnilnik je mogoče shranjevati vse zahtevane meritve, tedenska poročila o kakovosti električne energije (PQ) ter alarme. Shranjene podatke je nato mogoče prenesti na pomnilniško kartico ali do njih dostopati prek komunikacijskih vmesnikov za nadaljnjo analizo.
- Vrednotenje kakovosti napajanja z električno energijo v skladu s standardom EN 50160 z avtomatskim generiranjem poročil.
- Meritve trenutnih vrednosti več kot 140 električnih veličin, vključno s harmoniki, migotanjem (flicker), napetostjo za prenos signalov po elektroenergetskem omrežju (power line signalling), nesimetrijo napetosti in drugimi parametri.
- Natančnost razreda A (0,1 %) v skladu s standardom EN 61000-4-30.
- Štirikvadrantno merjenje električne energije z natančnostjo razreda 0.2S za delovno energijo, 8 programirljivih števcev, do 4 tarif ter vgrajeno tarifno uro.
- Samodejna izbira merilnega območja za 4 tokovne in 4 napetostne kanale (do 12,5 A in 1000 V RMS) s frekvenco vzorčenja 32 kHz.
- Shranjevanje vseh izmerjenih parametrov, vključno z vsemi napetostnimi in tokovnimi harmoniki do 65. harmonika, 32 nastavljivih alarmov, anomalij in poročil o kakovosti električne energije v notranji pomnilnik.
- Meritve 40 minimalnih in maksimalnih vrednosti v različnih časovnih intervalih (od 1 do 256 period).
- Frekvenčno območje delovanja od 16 Hz do 400 Hz.
- Do trije neodvisni komunikacijski vmesniki (RS-232/485 do 115.200 bit/s, Ethernet in USB 2.0).
- Podpora komunikacijskim protokolom MODBUS, DNP3 in MQTT.
- Podpora sinhronizaciji realnega časa prek GPS, IRIG-B (moduliran in digitalen) ter NTP.
- Do 20 vhodov in izhodov (analogni vhodi/izhodi, digitalni vhodi/izhodi, alarmni in watchdog izhodi, impulzni vhodi/izhodi ter tarifni vhodi).
- Večjezična podpora.
- Univerzalno napajanje (dve napetostni območji).
- Vgradnja v 144 × 144 mm panel.
- Uporabniku prijazna programska oprema MiQen za nastavljanje in analizo meritev.
