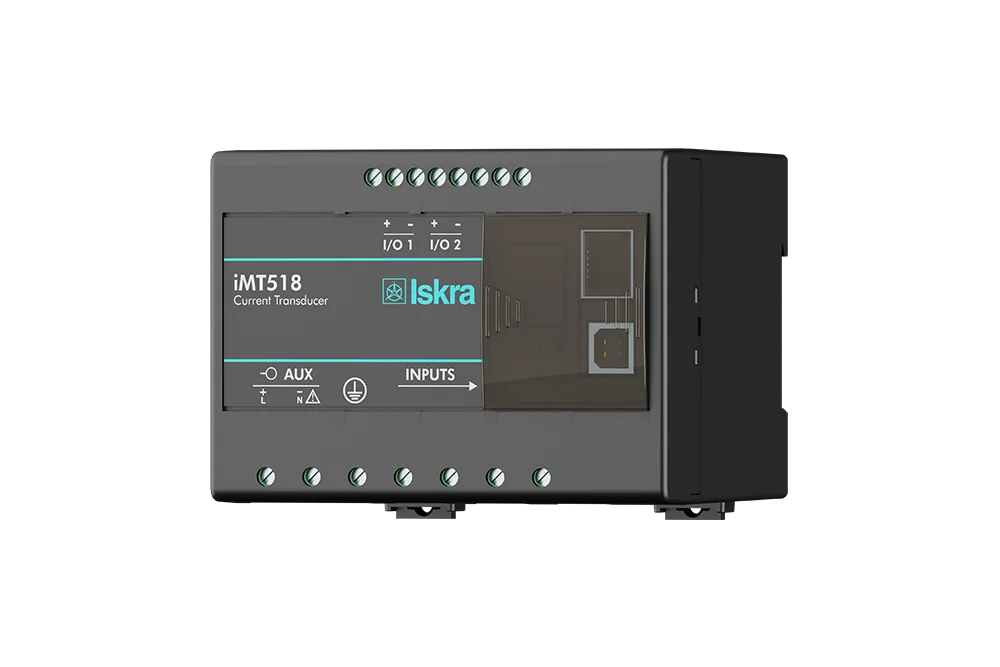

Merilni pretvorniki iMT518
iMT518 je namenjen merjenju in nadzoru enofaznih elektroenergetskih omrežij.
Vhodni tok je od sistema električno ločen s pomočjo tokovnega transformatorja. iMT518 meri pravo efektivno (TRMS) vrednost toka na osnovi hitrega vzorčenja tokovnih signalov, zaradi česar je instrument primeren tudi za zaznavanje prehodnih pojavov.
Vgrajeni mikrokrmilnik iz izmerjenih signalov izračunava merjene veličine (tok, frekvenco, THD I, MD). Izmerjene veličine se lahko pretvorijo v od bremena neodvisen enosmerni tokovni ali napetostni signal, ki je sorazmeren izmerjeni pravi efektivni (TRMS) vrednosti, za potrebe regulacije analognih in/ali digitalnih naprav.
Tokovni pretvornik iMT518 je namenjen trajnemu spremljanju vrednosti enofaznega toka in frekvence.
Širok nabor različnih V/I modulov omogoča uporabo naprave iMT518 v številnih aplikacijah. iMT518 je dobavljen s privzetimi nastavitvami. Naknadna konfiguracija s strani uporabnika je omogočena z uporabniku prijazno programsko opremo MiQen.
iMT518 podpira širok nabor komunikacijskih vmesnikov. Standardna serijska komunikacija RS232/485 s hitrostjo do 115.200 baudov je primerna za enostavne aplikacije in povezavo v serijska komunikacijska omrežja. Ethernet 10/100 je idealen za spremljanje in konfiguracijo večjega števila pretvornikov na daljavo. USB 2.0 se lahko uporablja za hitro nastavitev naprave ali prenos podatkov iz pomnilnika.
- Meritve prave efektivne (TRMS) vrednosti izmeničnega toka.
- Samodejno območje merjenja toka do 12,5 A.
- Široko frekvenčno merilno območje od 16 Hz do 400 Hz.
- Visok razred točnosti 0,2 (IEC 688), 0,1 prek komunikacije.
- Serijska, Ethernet in USB komunikacija.
- Do dva V/I modula.
- Zmogljiv analogni izhod s 6 napetostnimi in tokovnimi območji ter nelinearnimi karakteristikami.
- Uporabniku prijazna programska oprema za nastavitev na osebnem računalniku.
