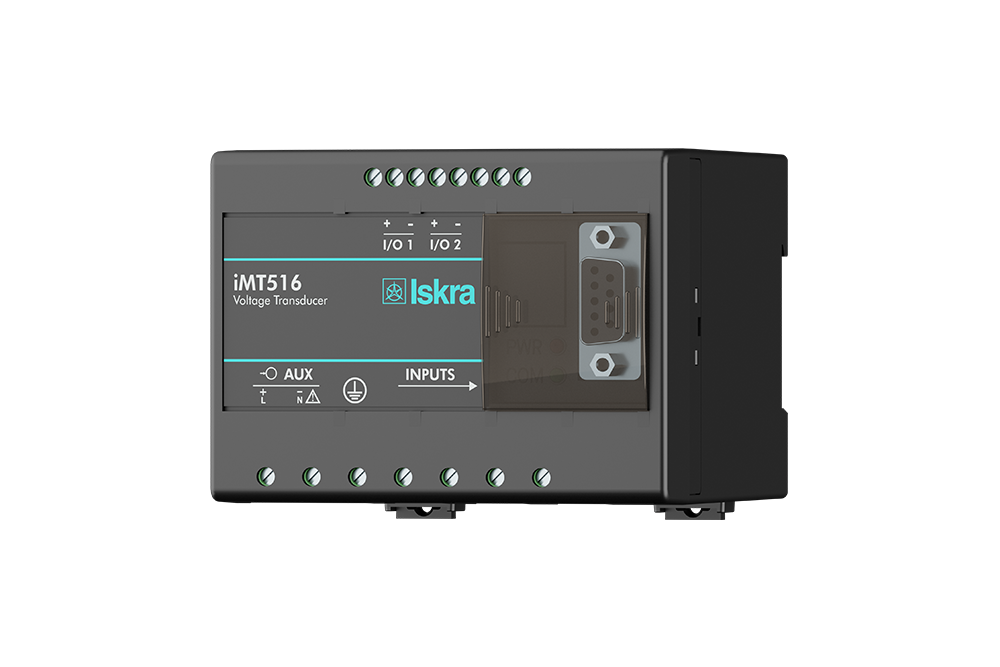

Merilni pretvorniki iMT516
iMT516 je namenjen merjenju in nadzoru enofaznih elektroenergetskih omrežij.
Vhodna napetost je od sistema električno ločena s pomočjo visokoohmskega vhodnega vezja. iMT516 meri pravo efektivno (TRMS) vrednost napetosti na osnovi hitrega vzorčenja napetostnih signalov, zaradi česar je instrument primeren tudi za zaznavanje prehodnih pojavov.
Vgrajeni mikrokrmilnik iz izmerjenih signalov izračunava merjene veličine (napetost, frekvenco, THD U, MD). Izmerjene veličine se lahko pretvorijo v od bremena neodvisen enosmerni tokovni ali napetostni signal, ki je sorazmeren izmerjeni pravi efektivni (TRMS) vrednosti, za potrebe regulacije analognih in/ali digitalnih naprav.
Napetostni pretvornik iMT516 je namenjen trajnemu spremljanju vrednosti enofazne napetosti in frekvence. Širok nabor različnih V/I modulov omogoča uporabo naprave iMT516 v številnih aplikacijah.
iMT516 je dobavljen s privzetimi nastavitvami. Naknadna konfiguracija s strani uporabnika je omogočena z uporabniku prijazno programsko opremo MiQen.
iMT516 podpira širok nabor komunikacijskih vmesnikov. Standardna serijska komunikacija RS232/485 s hitrostjo do 115.200 baudov je primerna za enostavne aplikacije in povezavo v serijska komunikacijska omrežja. Ethernet 10/100 je idealen za spremljanje in konfiguracijo večjega števila pretvornikov na daljavo. USB 2.0 se lahko uporablja za hitro nastavitev naprave ali prenos podatkov iz pomnilnika.
- Meritve prave efektivne (TRMS) vrednosti izmeničnega toka.
- Samodejno območje merjenja toka do 12,5 A.
- Široko frekvenčno merilno območje od 16 Hz do 400 Hz.
- Visok razred točnosti 0,2 (IEC 688), 0,1 prek komunikacije.
- Serijska, Ethernet in USB komunikacija.
- Do dva V/I modula.
- Zmogljiv analogni izhod s 6 napetostnimi in tokovnimi območji ter nelinearnimi karakteristikami.
- Uporabniku prijazna programska oprema za nastavitev na osebnem računalniku.
