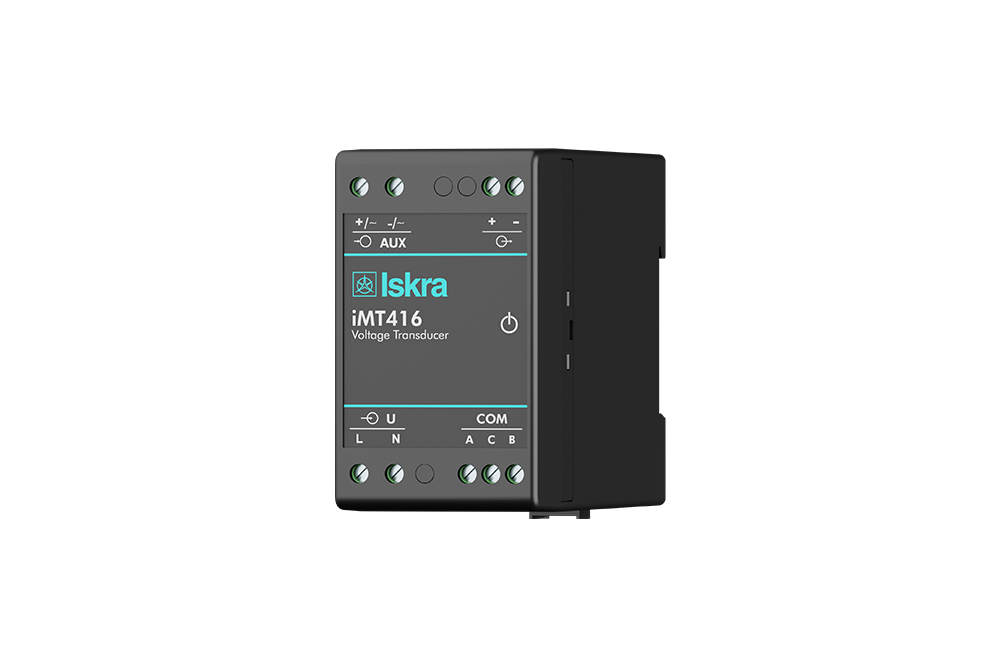

Merilni pretvorniki iMT416
Napetostni pretvornik iMT416 je namenjen merjenju in nadzoru enofazne napetosti ali frekvence.
Napetostni vhod je od sistema električno ločen s pomočjo napetostnega transformatorja. Naprava meri TRMS vrednost napetosti s hitrim vzorčenjem napetostnih signalov, zaradi česar je primerna tudi za zajem prehodnih pojavov.
Vgrajeni mikrokrmilnik iz izmerjenih signalov izračunava merjene veličine (napetost, frekvenca, THD U, MD). Izmerjeni veličini (U, f) se lahko nato pretvorita v od bremena neodvisen enosmerni tokovni ali napetostni izhod, ki je sorazmeren z izmerjeno TRMS vrednostjo, za potrebe regulacije analognih in/ali digitalnih naprav.
iMT416 je dobavljen s privzetimi nastavitvami. Naknadna konfiguracija s strani uporabnika je mogoča z uporabniku prijazno programsko opremo MiQen. Naprava podpira standardno serijsko komunikacijo RS232/RS485 s hitrostjo do 115200 bit/s. Vmesnik USB 2.0 se lahko uporablja za hitro nastavitev ali prenos podatkov iz pomnilnika (po vgradnji priključitev prek USB ni več mogoča).
Dodatni vmesnik USB 2.0 je namenjen izključno hitri nastavitvi naprave brez potrebe po pomožnem napajanju. Ta vmesnik ni galvansko ločen od analognega izhoda in se lahko uporablja samo, kadar pomožno napajanje in merilni vhodi niso priključeni.
- Meritve TRMS izmenične napetosti ali frekvence.
- Samodejno območje merjenja napetosti do 600 V L–N.
- Frekvenčno merilno območje od 16 Hz do 400 Hz.
- Izmenično ali univerzalno široko območje pomožnega napajanja.
- Razred točnosti 0,5 (EN 60688).
- Serijska komunikacija (RS232 ali RS485).
- Enostavna nastavitev prek vmesnika USB brez pomožnega napajanja.
