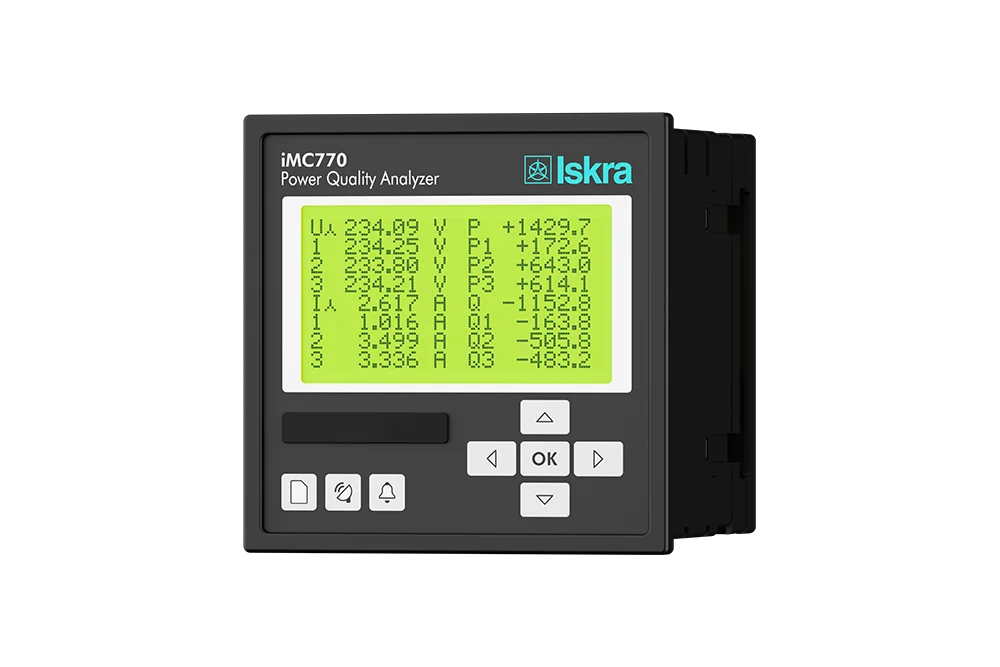

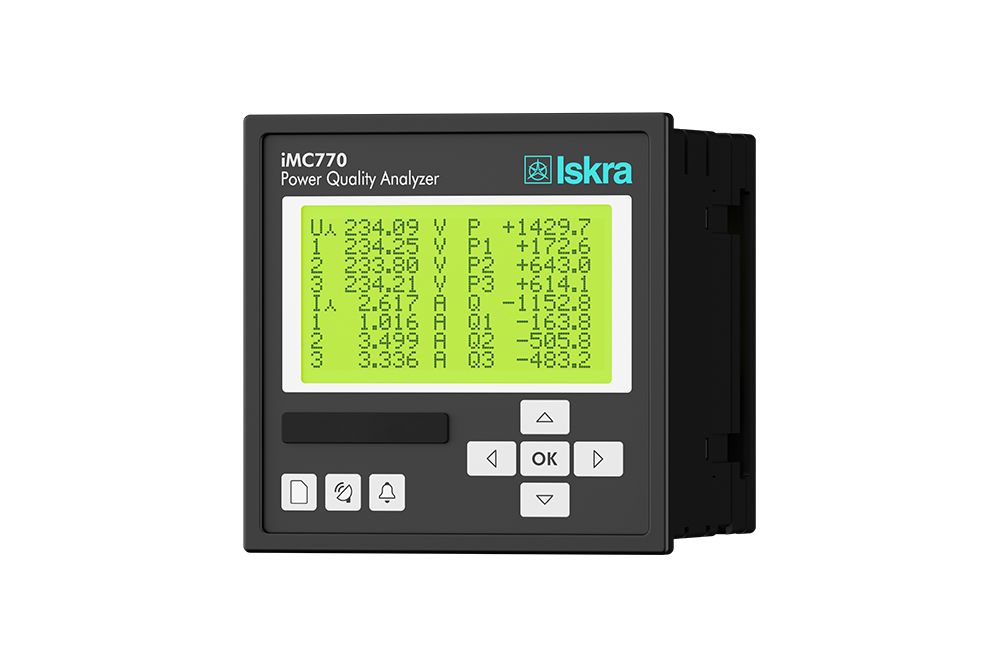

Merilni centri iMC770
Analizator kakovosti električne energije iMC770 je pomembna naprava za trajno spremljanje kakovosti električne energije – od njene proizvodnje (zlasti iz obnovljivih virov), prenosa in distribucije pa vse do končnih porabnikov, ki jih neustrezna kakovost napajalne napetosti najbolj prizadene.
Pomanjkanje informacij o kakovosti dobavljene napetosti lahko povzroči nepojasnjene težave v proizvodnem procesu, nepravilno delovanje ali celo poškodbe opreme, ki se uporablja v proizvodnji. Zato je iMC770 primeren tako za uporabo v elektrodistribuciji (vrednotenje skladnosti s standardi) kot tudi v industriji (spremljanje kakovosti dobavljene električne energije).
Analizator kakovosti električne energije iMC770 izvaja meritve v skladu z zahtevami standarda EN 61000-4-30 ter vrednoti izmerjene parametre za analizo v skladu z evropskim standardom kakovosti napajanja EN 50160:2011.
iMC770 shranjuje meritve in poročila o kakovosti električne energije v notranji pomnilnik za nadaljnjo analizo. Z dostopom do shranjenih ali trenutnih merilnih vrednosti iz več naprav, nameščenih na različnih lokacijah, je mogoče pridobiti celovit pregled delovanja sistema. To omogočata natančna notranja ura realnega časa in podpora sinhronizaciji prek protokola NTP, ki zagotavljata natančne časovno označene meritve z geografsko ločenih merilnih mest.
V notranji pomnilnik je mogoče shranjevati vse zahtevane meritve, tedenska poročila o kakovosti električne energije (PQ) ter alarme. Shranjene podatke je nato mogoče prenesti na pomnilniško kartico ali do njih dostopati prek komunikacijskih vmesnikov za nadaljnjo analizo.
- Vrednotenje kakovosti napajanja z električno energijo v skladu s standardom EN 50160 z avtomatskim generiranjem poročil.
- Meritve trenutnih vrednosti več kot 140 električnih veličin, vključno s harmoniki, migotanjem (flicker), napetostjo za prenos signalov po elektroenergetskem omrežju (power line signalling), nesimetrijo napetosti in drugimi parametri.
- Natančnost razreda A (0,1 %) v skladu s standardom EN 61000-4-30.
- Štirikvadrantno merjenje električne energije z razredom točnosti 0.5S ali 0.2S za delovno energijo, 8 programirljivih števcev energije, podpora za do 4 tarife, tarifna ura in druge funkcije.
- Samodejna izbira merilnega območja za 3 tokovne in 4 napetostne kanale (do 12,5 A in 1000 V RMS) s frekvenco vzorčenja 32 kHz.
- Shranjevanje vseh izmerjenih parametrov, vključno z vsemi napetostnimi in tokovnimi harmoniki do 63. harmonika, 32 nastavljivih alarmov, anomalij in poročil o kakovosti električne energije v notranji pomnilnik.
- Meritve 40 minimalnih in maksimalnih vrednosti v različnih časovnih intervalih (od 1 do 256 period).
- Frekvenčno območje delovanja od 16 Hz do 400 Hz.
- Do trije neodvisni komunikacijski vmesniki (RS232 ali RS485 do 115.200 bit/s, Ethernet in USB 2.0).
- Podpora komunikacijskim protokolom MODBUS in DNP3.
- Podpora sinhronizaciji realnega časa prek protokola NTP.
- Do 4 vhodi/izhodi (analogni vhodi/izhodi, digitalni vhodi/izhodi, alarmni/watchdog izhodi, impulzni vhodi/izhodi in tarifni vhodi).
- Večjezična podpora.
- Univerzalno napajanje.
- Vgradnja v panel dimenzij 96 × 96 mm.
- Uporabniku prijazna programska oprema MiQen za nastavitev in analizo meritev.
- Razširitvena enota EX104 s štirimi nastavljivimi analognimi izhodi (0,4 mA DC … 20 mA DC ali 0 V DC … 10 V DC).
