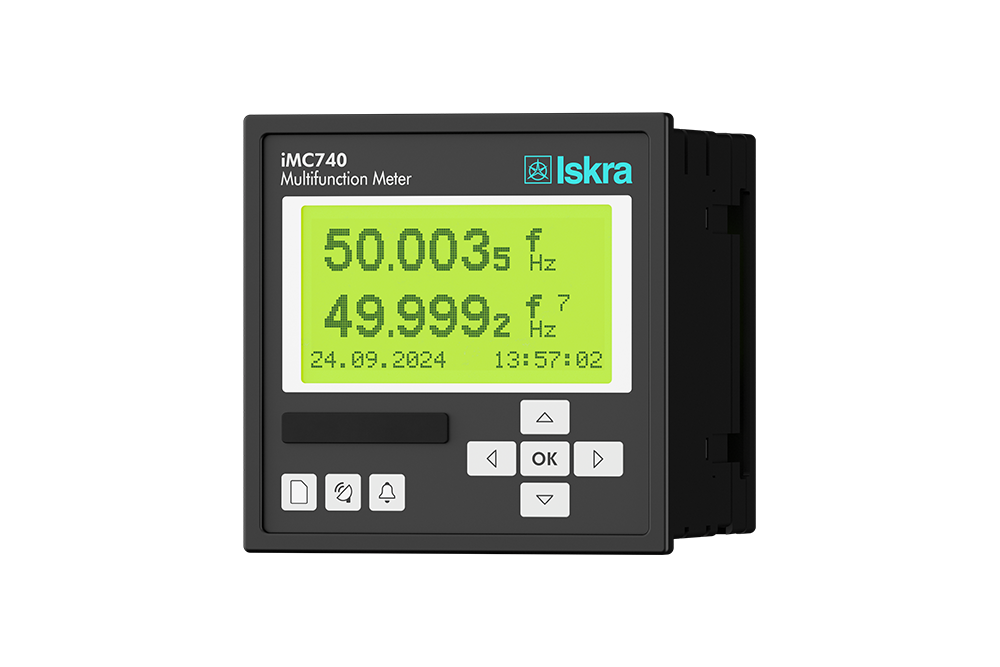

Merilni centri iMC740
Merilni centri iMC740
Večfunkcijski merilnik iMC740 je pomembna naprava za trajno spremljanje, merjenje in analizo enofaznih ter trifaznih elektroenergetskih omrežij.
Naprava meri dejanske efektivne vrednosti (True RMS) po principu hitrega vzorčenja napetostnih in tokovnih signalov. Vgrajeni mikroprocesor iz izmerjenih signalov izračunava električne veličine, kot so napetost, tok, frekvenca, energija, moč, faktor moči, skupno harmonsko popačenje (THD), fazni koti in drugi parametri.
iMC740 izvaja meritve v skladu z zahtevami standarda EN 61557-12.
Prek komunikacijskih vmesnikov RS232/RS485, Ethernet ali USB je mogoče napravo nastavljati ter spremljati izmerjene vrednosti.
- Meritve trenutnih vrednosti več kot 140 veličin, vključno s harmoniki, nesimetrijo itd.
- Natančnost razreda S (0,2 %) v skladu s standardom EN 61557-12.
- Štirikvadrantno merjenje energije z razredom točnosti 0.5S ali 0.2S za delovno energijo (8 programirljivih števcev energije, do štiri tarife, tarifna ura itd.).
- Samodejna izbira merilnega območja za 3 tokovne in 4 napetostne kanale (največ 12,5 A in 1000 VTRMS) s frekvenco vzorčenja 32 kHz.
- Meritve 40 minimalnih in maksimalnih vrednosti v različnih časovnih intervalih (od 1 periode do 256 period).
- Frekvenčno območje od 16 Hz do 400 Hz.
- Do trije neodvisni komunikacijski vmesniki (RS232 ali RS485 do 115.200 bit/s, Ethernet in USB 2.0).
- Podprta komunikacijska protokola MODBUS in DNP3.
- Podpora za sinhronizacijo realnega časa prek NTP.
- Do 4 vhodi in izhodi (analogni vhodi/izhodi, digitalni vhodi/izhodi, alarmni/watchdog izhodi, impulzni vhodi/izhodi, tarifni vhodi).
- Večjezična podpora.
- Univerzalno napajanje.
- Panelna vgradnja 96 × 96 mm.
- Uporabniku prijazna programska oprema MiQen za nastavljanje in vrednotenje.
- Razširitvena enota s štirimi nastavljivimi analognimi izhodi – EX104 (0,4 mADC … 20 mADC, 0 VDC … 10 VDC).
