Antenski komplet P-42 UNICOM MIMO
Tehnična dokumentacija

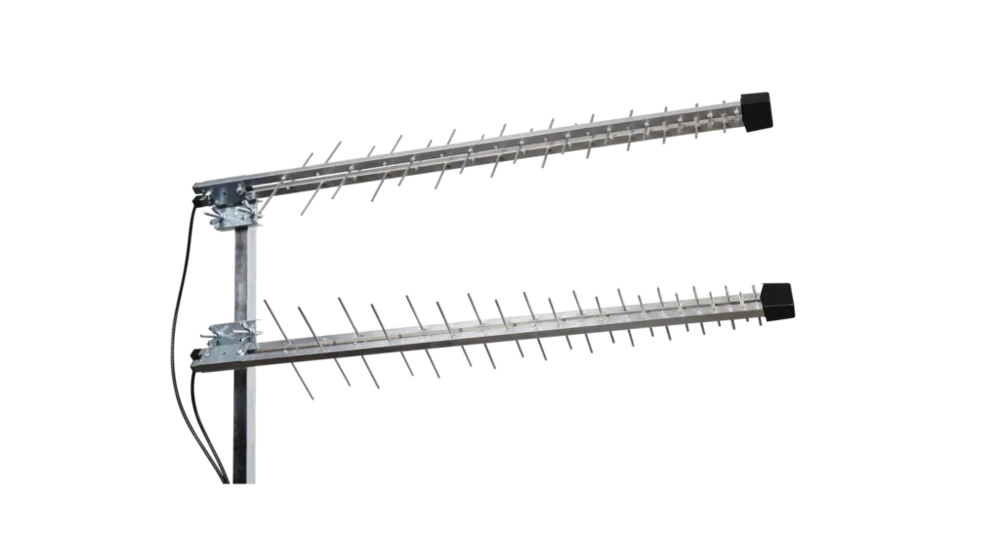

Antenski komplet P-42 UNICOM MIMO
Antena P-42 UNICOM MIMO se uporablja za sprejem signalov mobilnih operaterjev v MIMO tehnologiji (dve anteni pritrjeni v X polarizaciji).
Set dveh anten pokriva širok frekvenčni pas od LTE 800 do LTE 2,6 GHz.
Set je najprimernejši za priključitev na Wi-Fi router ali MIMO modem.
En set vsebuje dve anteni (ena zgornja in ena spodnja antena) z enakimi tehničnimi podatki.
Tehnični podatki za eno anteno:
- Frekvenčni pas (frekvenca): LTE 800 (790-862 MHz), GSM 900 (880-960 MHz), DCS 1800 (1710-1880 MHz), UMTS (3G) (1920-2170 MHz), Wi-Fi (WLAN) (2401-2495 MHz) in LTE 2,6 GHz (2,5-2,7 GHz)
- Število elementov: 42
- Dobitek: 8-9,5 dB(i)
- Maks. VSWR: <1,5 : 1
- Razmerje naprej-nazaj: 23 dB
- Širina glavnega lista: Horizontalna 64° ; Vertikalna 56°
- Polarizacija: 45°
- Impedanca: 50 Ohm
- Maks. priključna moč: 50 Watt
- Dolžina antene: 72 cm
- Koaks. kabel: impedanca 50 Ohm, dolžina kabla 10 m, »SMA« moški konektor na koncu kabla
Specifikacija pritrditve:
- Zunanji premer droga za montažo antene: 20-50 mm
- Minimalna razdalja med antenama (zgornjo in spodnjo): 57 cm
- Optimalna razdalja med antenama (zgornjo in spodnjo): 84 cm
